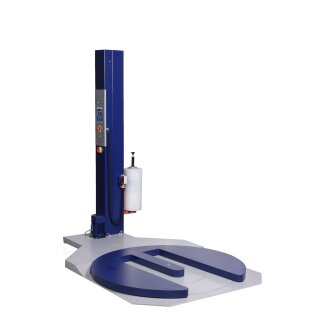

Palettenwickler offener Drehteller Basic – 1650 mm mit Aussparung
Ihre Vorteile im Überblick
-
Offener Drehteller mit Aussparung (Ø 1.650 mm) – ideal für das Auffahren mit Handhubwagen.
-
Hohe Verpackungshöhe bis ca. 2.250 mm Folienoberkante für hohe Palettenstapel.
-
Tragfähigkeit bis 1.200 kg – geeignet für leichte bis schwere Palettenladungen.
-
Stufenlos regelbare Drehtellergeschwindigkeit bis ca. 10 U/min (± 20 %) für flexible Taktzeiten.
-
Elektromagnetische Folienbremse – Folienspannung bequem über die Maschinensteuerung einstellbar.
-
Konstante sekundäre Vorreckung für eine reproduzierbare, feste Wicklung der Folie um die Ware.
- Automatische Höhenabtastung mit optischem Sensor und orientiertem Stopp des Drehtellers.
-
Verpackungsprogramme für einfache Wicklung und Kreuzwicklung im Automatikbetrieb.
-
Normgerechte, sichere Ausführung nach gültigen Maschinen- und EMV-Richtlinien.
Funktionen & Ausstattung
Drehteller mit Aussparung – komfortables Handling mit Hubwagen
Der Palettenwickler ist mit einem offenen Drehteller mit Aussparung (Ø 1.650 mm) ausgestattet. Dadurch können Paletten direkt mit einem Niederhub- oder Elektrohubwagen in die Aussparung gefahren werden, ohne dass zwingend eine Auffahrrampe erforderlich ist. Das vereinfacht den Materialfluss im Lager und reduziert den Platzbedarf im Vergleich zu klassischen Drehtellern ohne Aussparung.
Der Drehteller wird über einen Elektromotor mit Zwischengetriebe (Keilriemen und Kettenstufe) sanft an- und ausgetrieben. Das sorgt für einen ruhigen Lauf, reduziert Erschütterungen der Ladung und ermöglicht im Ausnahmefall ein vorsichtiges manuelles Nachdrehen des Tellers gegen den Getriebewiderstand. Optional können Anschläge in der Aussparung eingesetzt werden, um den Anfahrweg von Hubwagen zu sichern und Kollisionen mit Teller oder Lichtschranken zu vermeiden.
Stretchfolien-Einsatz & elektromagnetische Folienbremse
Der Palettenwickler ist für die Verpackung von Palettenware mit Dehn- bzw. Stretchfolie aus LLDPE konzipiert. Verarbeitet werden Folienstärken von ca. 23 µm und eine Folienbreite von 500 mm (± 10 mm). Die Folienrollen haben einen maximalen Durchmesser von etwa 250 mm, einen Kern-Innendurchmesser von rund 76 mm und eine Kernlänge von ca. 510 mm. Damit ist die Maschine mit marktüblichen Maschinenstretchfolien kompatibel.
Die Vorreckanlage ist mit einer elektromagnetischen Folienbremse ausgestattet. Die Stretchfolie wird über eine Arbeitswalze geführt, auf die die elektromagnetische Bremse wirkt. Es gibt bei diesem Anlagetyp keine definierte Primärvorreckung; gearbeitet wird mit einer sekundären Vorreckung, die durch den Zug der Palette gegen die gebremste Arbeitswalze entsteht. Die Folienspannung bzw. der Grad der sekundären Dehnung wird komfortabel über das Maschinensteuerungssystem geregelt.
Der Einsatz der elektromagnetischen Bremse hat mehrere Vorteile:
-
Einfache Einstellung der Folienspannung direkt an der Steuerung – ohne mechanische Stellarbeiten.
-
Reproduzierbare Wickelqualität, unabhängig von der Bedienperson.
- Möglichkeit einer höheren sekundären Vorreckung – für eine festere Wicklung der Folie um die Ware.
-
Erleichterte Folienbefestigung an der Palette durch kontrollierten Zug und Bremskraft.
Die Vorreckanlage besteht aus einer Tragkonstruktion, dem Folienhalter und der Hauptwalze, auf die die elektromagnetische Bremse wirkt. Die Folie wird so eingelegt, dass die Rolle auf den Dorn aufgesetzt und gemäß der Führung über die Arbeitswalze geleitet wird. Wichtig ist eine regelmäßige Kontrolle der Bremse und des Bremsbelags, um eine dauerhaft konstante Folienspannung sicherzustellen.
In Kombination mit geeigneten Maschinenstretchfolien lässt sich der Folienverbrauch deutlich reduzieren. Das senkt Ihre Verpackungskosten, verringert den Materialeinsatz und unterstützt eine nachhaltigere Transportsicherung Ihrer Paletten.
Automatische Höhenabtastung & orientierter Stopp
Ein optischer Sensor an der Folieneinheit sorgt für die automatische Höhenabtastung der Palette. Beim Aufwärtsfahren erkennt der Sensor die Palettenoberkante; anschließend fährt der Folienschlitten noch ein definiertes Stück über die Ware hinaus und stoppt. So wird der Palettenkopf zuverlässig umwickelt, ohne die Folie unnötig zu verbrauchen.
Der orientierte Stopp stellt sicher, dass der Drehteller nach jedem Wickelzyklus wieder in etwa der gleichen Position anhält. Dadurch können Bediener den Hubwagen immer an derselben Stelle ansetzen, was die Arbeitsabläufe vereinfacht und Zeit spart. Abweichungen durch unterschiedliche Palettengewichte sind im normalen Bereich einkalkuliert und können bei Bedarf durch eine Anfangsmarkierung berücksichtigt werden.
Verpackungsprogramme, Hand- & Automatikbetrieb
Die Maschine bietet Hand- und Automatikbetrieb. Im Automatikmodus stehen u. a. Programme für einfache Wicklung (von unten nach oben) und Kreuzwicklung (aufwärts und abwärts mit doppelter Folienlage im Kopfbereich) zur Verfügung. Im Handbetrieb sind zusätzliche Varianten mit Deckfolie möglich, etwa zur Staub- und Wetterschutzabdeckung des Palettenoberteils.
Wichtige Verpackungsparameter wie Drehtellergeschwindigkeit (ca. 1–10 U/min), Geschwindigkeit des Folienschlittens sowie Anzahl der Fuß- und Kopfwicklungen können an der Steuerung an die jeweilige Anwendung angepasst werden. Parameteränderungen werden beim folgenden Start des Verpackungsprogramms wirksam und können für Hand- und Automatikbetrieb getrennt hinterlegt werden.
Sicherheit & elektrische Ausführung
Die elektrische Ausrüstung des Palettenwicklers ist nach gültigen Normen (u. a. EN 60204-1) aufgebaut. Eine NOT-HALT-Taste ermöglicht den sofortigen Stopp der Maschine im Gefahrenfall und bleibt bis zur bewussten Entriegelung verriegelt. Eine zusätzliche Steuerspannung-Taste sorgt dafür, dass der Wickler nach Netzrückkehr oder Not-Halt nicht unbeabsichtigt wieder anlaufen kann. Das erhöht die Sicherheit des Bedieners und verhindert unerwünschte Maschinenbewegungen.
Die Maschine ist auf eine Lebensdauer von bis zu 10 Jahren bzw. 50.000 Betriebsstunden ausgelegt – bei bestimmungsgemäßem Gebrauch, regelmäßiger Wartung und Einhaltung der vorgegebenen Prüfintervalle.
Technische Daten – Palettenwickler offener Drehteller Basic 1650 mm
| Merkmal |
Wert / Beschreibung |
| Maschinentyp |
Halbautomatischer Palettenwickler mit offenem Drehteller und Aussparung |
| Drehtellerdurchmesser |
Ø 1.650 mm mit Aussparung |
| Tragfähigkeit Drehteller |
bis ca. 1.200 kg
|
| Max. Verpackungshöhe |
bis ca. 2.250 mm Folienoberkante ab Drehtelleroberfläche |
| Maschinenabmessungen (L×B×H) |
ca. 2.515 × 1.650 × 2.216 mm
|
| Maschinengewicht |
ca. 450 kg
|
| Drehtellergeschwindigkeit |
stufenlos einstellbar, bis ca. 10 U/min (± 20 %) |
| Drehrichtung Drehteller |
Standard: rechtsdrehend
|
| Max. Folienrollengewicht |
ca. 17 kg pro Rolle |
| Folienbreite |
500 mm (± 10 mm) |
| Folienmaterial |
LLDPE-Stretchfolie, Stärke ca. 23 µm
|
| Max. Rollendurchmesser |
ca. 250 mm
|
| Kern-Innendurchmesser |
ca. 76 mm (± 3 mm) |
| Kernlänge |
ca. 510 mm (± 5 mm) |
| Folienbremse |
Elektromagnetische Folienbremse (sekundäre Vorreckung, Spannkraft über Steuerung einstellbar) |
| Elektrischer Anschluss |
3 × 400, 50 Hz |
| Leistungsaufnahme |
ca. 1,5 kVA
|
| Absicherung Zuleitung |
typisch 16 A
|
| Schutzart Elektrokomponenten |
IP 54 |
| Betriebsarten |
Hand- und Automatikbetrieb |
| Verpackungsprogramme |
Einfache Wicklung, Kreuzwicklung; im Handbetrieb Varianten mit Deckfolie |
| Höhenabtastung |
Optischer Sensor, automatische Palettenhöhen-Erkennung |
| Orientierter Stopp |
Serienmäßig, Drehteller stoppt in definierter Position |
| Vorgesehene Lebensdauer |
bis zu 10 Jahre oder 50.000 Betriebsstunden (bei bestimmungsgemäßem Einsatz) |
Sie sind unsicher, welches Wickelprogramm oder welche Stretchfolie für Ihre Paletten ideal ist? Unser Technik- und Vertriebsteam berät Sie gerne persönlich – telefonisch, per E-Mail oder auf Wunsch auch direkt bei Ihnen vor Ort.
Schreiben Sie uns eine E-Mail-Anfrage oder rufen Sie uns an unter 02129 9450 14 (optional direkt im Vertrieb: 0174 2494077).
