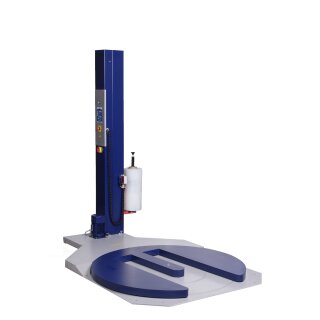

Palettenwickler offener Drehteller Basic – 1650 mm mit 1-motoriger Vorreckanlage
Ihre Vorteile im Überblick
-
Offener Drehteller mit Aussparung (Ø 1.650 mm) – ideal für das Auffahren mit Handhubwagen.
-
Hohe Verpackungshöhe bis ca. 2.250 mm Folienoberkante für hohe Palettenstapel.
-
Tragfähigkeit bis 1.200 kg – geeignet für leichte bis schwere Palettenladungen.
-
Stufenlos regelbare Drehtellergeschwindigkeit bis ca. 10 U/min (± 20 %) für flexible Taktzeiten.
-
1-motorige Vorreckanlage mit definierter primärer Vorreckung für hohe Folienersparnis.
-
Sekundäre Vorreckung bis 180 % über Ritzel am Folienschlitten einstellbar.
- Optimiert für Betriebe mit mittlerer bis höherer Wickelkapazität und hohen Ansprüchen an Wickelqualität.
- Automatische Höhenabtastung mit optischem Sensor und orientiertem Stopp des Drehtellers.
-
Verpackungsprogramme für einfache Wicklung und Kreuzwicklung im Automatikbetrieb.
-
Normgerechte, sichere Ausführung nach gültigen Maschinen- und EMV-Richtlinien.
Funktionen & Ausstattung
Drehteller mit Aussparung – komfortables Handling mit Hubwagen
Der Palettenwickler ist mit einem offenen Drehteller mit Aussparung (Ø 1.650 mm) ausgestattet. Dadurch können Paletten direkt mit einem Niederhub- oder Elektrohubwagen in die Aussparung gefahren werden, ohne dass zwingend eine Auffahrrampe erforderlich ist. Das vereinfacht den Materialfluss im Lager und reduziert den Platzbedarf im Vergleich zu klassischen Drehtellern ohne Aussparung.
Der Drehteller wird über einen Elektromotor mit Zwischengetriebe (Keilriemen und Kettenstufe) sanft an- und ausgetrieben. Das sorgt für einen ruhigen Lauf, reduziert Erschütterungen der Ladung und ermöglicht im Ausnahmefall ein vorsichtiges manuelles Nachdrehen des Tellers gegen den Getriebewiderstand. Optional können Anschläge in der Aussparung eingesetzt werden, um den Anfahrweg von Hubwagen zu sichern und Kollisionen mit Teller oder Lichtschranken zu vermeiden.
Stretchfolien-Einsatz & 1-motorige Vorreckanlage
Der Palettenwickler ist für die Verpackung von Palettenware mit Dehn- bzw. Stretchfolie aus LLDPE konzipiert. Verarbeitet werden Folienstärken von ca. 23 µm und eine Folienbreite von 500 mm (± 10 mm). Die Folienrollen haben einen maximalen Durchmesser von etwa 250 mm, einen Kern-Innendurchmesser von rund 76 mm und eine Kernlänge von ca. 510 mm. Damit ist die Maschine mit marktüblichen Maschinenstretchfolien kompatibel.
Herzstück dieser Ausführung ist die 1-motorige Vorreckanlage. Sie arbeitet mit zwei Hauptwalzen, die über ein Zahnradgetriebe miteinander gekoppelt sind. Diese Einheit sorgt für eine definierte primäre Folienvorreckung. Der Standard-Übersetzungsfaktor beträgt 180 %; durch den Austausch der Zahnräder können andere Vorreckstufen (z. B. 80 % oder 130 %) realisiert werden.
Zusätzlich entsteht eine sekundäre Vorreckung durch den Zug der Palette gegen die angetriebene Hauptwalze. Die Differenz zwischen Motorgeschwindigkeit und Palettenumdrehung bestimmt dabei die tatsächliche Dehnung der Folie. Diese sekundäre Vorreckung lässt sich am Steuerpult im Bereich von 60–200 % einstellen.
Die Vorteile der 1-motorigen Vorreckanlage im Überblick:
-
Hohe Folienersparnis durch kombinierte primäre und sekundäre Vorreckung.
-
Sehr gute, reproduzierbare Wickelqualität – ideal für mittlere bis hohe Verpackungsleistungen.
-
Wenige Anpassungen nötig – die Werkseinstellung von 180 % ist für die meisten Anwendungen passend.
- Vorreckwerte können bei Bedarf über Zahnradwechsel an unterschiedliche Folientypen angepasst werden.
Die Vorreckanlage besteht aus einer robusten Tragkonstruktion, auf der alle Rollen platziert sind. Zum Folienwechsel wird der Folienhalter aus der Anlage herausgeschwenkt, eine neue Rolle auf den Dorn gesetzt und ein Stück Folie gemäß Einfädel-Schema zwischen die Rollen geführt. Die Folie richtet sich während des Betriebs automatisch korrekt in der Walzenführung aus. Für Servicearbeiten wie den Wechsel des Zahnradpaars (z. B. für 80 %, 130 % oder 180 % Vorreckung) wird die Abdeckung der Vorreckanlage abgenommen und das entsprechende Zahnradsatzpaar getauscht.
Durch die Kombination aus definierter primärer Vorreckung und einstellbarer sekundärer Dehnung ist diese Ausstattung besonders für Betriebe mit mittlerer bis höherer Wickelkapazität geeignet, die eine hochwertige, straffe Wicklung und kontrollierten Folienverbrauch wünschen.
Automatische Höhenabtastung & orientierter Stopp
Ein optischer Sensor an der Folieneinheit sorgt für die automatische Höhenabtastung der Palette. Beim Aufwärtsfahren erkennt der Sensor die Palettenoberkante; anschließend fährt der Folienschlitten noch ein definiertes Stück über die Ware hinaus und stoppt. So wird der Palettenkopf zuverlässig umwickelt, ohne die Folie unnötig zu verbrauchen.
Der orientierte Stopp stellt sicher, dass der Drehteller nach jedem Wickelzyklus wieder in etwa der gleichen Position anhält. Dadurch können Bediener den Hubwagen immer an derselben Stelle ansetzen, was die Arbeitsabläufe vereinfacht und Zeit spart. Abweichungen durch unterschiedliche Palettengewichte sind im normalen Bereich einkalkuliert und können bei Bedarf durch eine Anfangsmarkierung berücksichtigt werden.
Verpackungsprogramme, Hand- & Automatikbetrieb
Die Maschine bietet Hand- und Automatikbetrieb. Im Automatikmodus stehen u. a. Programme für einfache Wicklung (von unten nach oben) und Kreuzwicklung (aufwärts und abwärts mit doppelter Folienlage im Kopfbereich) zur Verfügung. Im Handbetrieb sind zusätzliche Varianten mit Deckfolie möglich, etwa zur Staub- und Wetterschutzabdeckung des Palettenoberteils.
Wichtige Verpackungsparameter wie Drehtellergeschwindigkeit (ca. 1–10 U/min), Geschwindigkeit des Folienschlittens sowie Anzahl der Fuß- und Kopfwicklungen können an der Steuerung an die jeweilige Anwendung angepasst werden. Parameteränderungen werden beim folgenden Start des Verpackungsprogramms wirksam und können für Hand- und Automatikbetrieb getrennt hinterlegt werden.
Sicherheit & elektrische Ausführung
Die elektrische Ausrüstung des Palettenwicklers ist nach gültigen Normen (u. a. EN 60204-1) aufgebaut. Eine NOT-HALT-Taste ermöglicht den sofortigen Stopp der Maschine im Gefahrenfall und bleibt bis zur bewussten Entriegelung verriegelt. Eine zusätzliche Steuerspannung-Taste sorgt dafür, dass der Wickler nach Netzrückkehr oder Not-Halt nicht unbeabsichtigt wieder anlaufen kann. Das erhöht die Sicherheit des Bedieners und verhindert unerwünschte Maschinenbewegungen.
Die Maschine ist auf eine Lebensdauer von bis zu 10 Jahren bzw. 50.000 Betriebsstunden ausgelegt – bei bestimmungsgemäßem Gebrauch, regelmäßiger Wartung und Einhaltung der vorgegebenen Prüfintervalle.
Technische Daten – Palettenwickler offener Drehteller Basic 1.650 mm
| Merkmal |
Wert / Beschreibung |
| Maschinentyp |
Halbautomatischer Palettenwickler mit offenem Drehteller und Aussparung |
| Drehtellerdurchmesser |
Ø 1.650 mm mit Aussparung |
| Tragfähigkeit Drehteller |
bis ca. 1.200 kg
|
| Max. Verpackungshöhe |
bis ca. 2.250 mm Folienoberkante ab Drehtelleroberfläche |
| Maschinenabmessungen (L×B×H) |
ca. 2.515 × 1.650 × 2.216 mm
|
| Maschinengewicht |
ca. 450 kg
|
| Drehtellergeschwindigkeit |
stufenlos einstellbar, bis ca. 10 U/min (± 20 %) |
| Drehrichtung Drehteller |
Standard: rechtsdrehend
|
| Max. Folienrollengewicht |
ca. 17 kg pro Rolle |
| Folienbreite |
500 mm (± 10 mm) |
| Folienmaterial |
LLDPE-Stretchfolie, Stärke ca. 20–40 µm
|
| Max. Rollendurchmesser |
ca. 250 mm
|
| Kern-Innendurchmesser |
ca. 76 mm (± 3 mm) |
| Kernlänge |
ca. 510 mm (± 5 mm) |
| Folienaggregat |
1-motorige Vorreckanlage mit primärer Vorreckung (Standard 180 %) und sekundärer Vorreckung 60–200 % |
| Elektrischer Anschluss |
3 × 400/230 V, 50 Hz |
| Leistungsaufnahme |
ca. 1,5 kVA
|
| Absicherung Zuleitung |
typisch 16 A
|
| Schutzart Elektrokomponenten |
IP 54 |
| Betriebsarten |
Hand- und Automatikbetrieb |
| Verpackungsprogramme |
Einfache Wicklung, Kreuzwicklung; im Handbetrieb Varianten mit Deckfolie |
| Höhenabtastung |
Optischer Sensor, automatische Palettenhöhen-Erkennung |
| Orientierter Stopp |
Serienmäßig, Drehteller stoppt in definierter Position |
| Vorgesehene Lebensdauer |
bis zu 10 Jahre oder 50.000 Betriebsstunden (bei bestimmungsgemäßem Einsatz) |
Sie sind unsicher, welches Wickelprogramm oder welche Stretchfolie für Ihre Paletten ideal ist? Unser Technik- und Vertriebsteam berät Sie gerne persönlich – telefonisch, per E-Mail oder auf Wunsch auch direkt bei Ihnen vor Ort.
Schreiben Sie uns eine E-Mail-Anfrage oder rufen Sie uns an unter 02129 9450 14 (optional direkt im Vertrieb: 0174 2494077).
